自粘防水卷材技术原理、性能优势和施工标准

璞华生态防水2025-05-15浏览：131次

自粘防水卷材作为一种新型建筑防水材料，凭借其施工便捷、环保高效等优势，近年来在建筑工程领域得到广泛应用。与传统防水材料相比，自粘防水卷材通过特殊工艺实现了材料与基层的直接粘结，无需明火加热或溶剂辅助，既降低了施工风险，又提升了防水层的整体性和耐久性。本文将系统介绍自粘防水卷材的分类、特性、施工要点。

一、自粘防水卷材的核心分类与技术原理

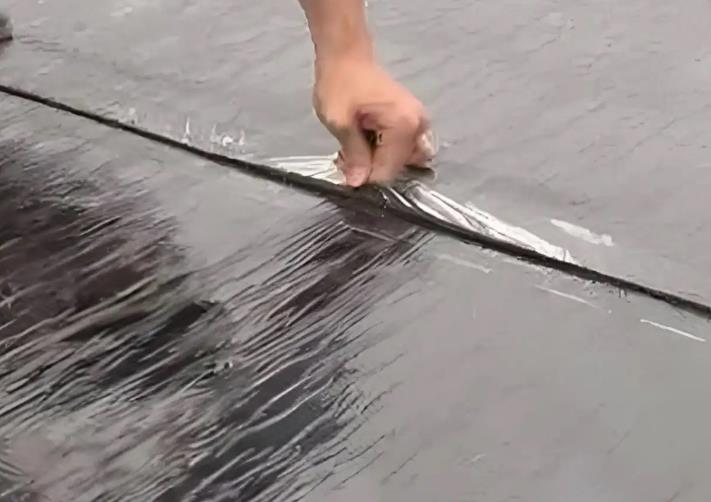

当前主流自粘防水卷材可分为三大类：普通自粘型、高分子自粘型和反应型自粘型。普通自粘防水卷材以SBS或APP改性沥青为基料，底面涂覆压敏胶并覆盖隔离膜，施工时撕去隔离膜即可实现粘结，适用于-10℃以上环境施工，拉伸强度可达500N/50mm以上。高分子自粘防水卷材则采用合成高分子材料（如TPO、PVC、HDPE）为胎基，配合丁基橡胶自粘层，具有更高的耐候性和抗穿刺性能，断裂伸长率普遍超过400%，特别适用于地下工程和种植屋面。反应型自粘防水卷材（高分子强力交叉膜 ）是近年来的技术突破，其粘结层含有活性化学物质，与混凝土基层接触后发生交联反应，形成不可逆的化学粘结，粘结强度可达2.0N/mm2以上，能有效抵御结构变形带来的渗漏风险。

从技术原理看，自粘防水卷材的核心突破在于其粘结机制。传统热熔法施工需要将沥青加热至200℃以上，不仅能耗高，还存在火灾隐患。而自粘材料通过预涂高性能压敏胶或反应型胶粘剂，在常温下即可实现与基层的满粘效果。以某工程实测数据为例，高分子自粘卷材与混凝土的剥离强度可达1.5N/mm，远超国标0.5N/mm的要求，且能在-25℃至80℃温度范围内保持粘结稳定性。

二、性能优势与工程应用场景

在实际工程中，自粘防水卷材展现出多重优势。首先是环保特性，施工过程无明火、无烟雾，VOC排放量比传统材料降低90%以上，符合GB50325-2020《民用建筑工程室内环境污染控制标准》要求。其次是安全效益，北京某地铁项目测算显示，采用自粘卷材比热熔法减少80%的消防隐患点。更重要的是其防水可靠性，广州某商业综合体项目监测数据显示，使用反应型自粘卷材的地下室，在经历三次台风暴雨后仍保持零渗漏记录。

典型应用场景包括：地下工程侧墙防水，利用材料自粘性可避免传统空铺法导致的窜水问题；异形屋面处理，材料良好的柔性能适应复杂节点；既有建筑维修，无需铲除旧基层即可直接粘贴。特别值得注意的是其在装配式建筑中的应用优势，预制混凝土构件安装前预先粘贴卷材，可实现结构防水一体化，某示范项目验证此法可缩短工期30%。

三、标准化施工流程与质量控制

规范施工是保证防水效果的关键环节。基层处理阶段要求混凝土含水率不超过8%，平整度偏差小于5mm/2m，阴阳角应做成圆弧形。材料铺贴时需遵循"先细部后大面"原则，对穿墙管、变形缝等部位采用增强层处理。某施工企业实测数据显示，当环境温度低于5℃时，自粘卷材的初粘力会下降40%，建议采用热风机辅助加热。这一点还有介绍sbs卷材防水施工工艺。

质量控制要点包括：粘结面积必须达到90%以上，接缝处需额外施加0.5MPa压力保持30秒；完工后24小时内应避免水浸泡；对破损部位应采用同质材料补丁，边缘外扩100mm以上。行业标准GB/T23457-2017《预铺防水卷材》明确规定，自粘类材料剥离强度经水浸泡后下降率不得超过20%，接缝剪切强度需保持在4N/mm2以上。
