带砂卷材施工工艺：施工流程和技术要点

璞华生态防水2025-06-19浏览：175次

带砂卷材施工工艺是建筑防水工程中一项重要的技术，广泛应用于屋面、地下室、隧道等工程的防水处理。该工艺以带砂卷材为主要材料，通过科学的施工方法，确保防水层的连续性和密封性，有效防止渗漏问题的发生。以下将从材料特性、施工流程、质量控制等方面，全面介绍带砂卷材施工工艺的技术要点和实践经验。

一、带砂卷材的材料特性

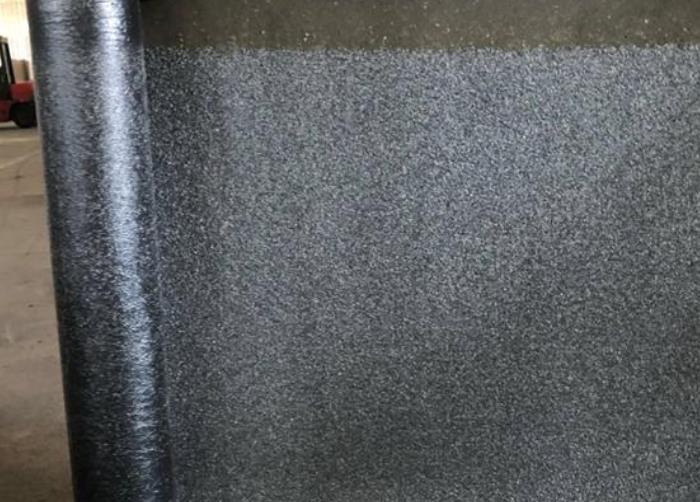

带砂卷材是一种以高分子材料（如SBS、APP改性沥青）为基材，表面覆盖石英砂或矿物颗粒的防水卷材。其核心优势在于：

1.高强度与耐久性：基材的改性沥青赋予卷材优异的抗拉强度和延伸率，能适应基层变形；表面的砂粒层不仅增强抗穿刺能力，还能抵抗紫外线老化，延长使用寿命。屋顶防水卷材有哪几种材质中的sbs防水卷材就是此种卷材，表面附上了矿物颗粒。

2.自粘性与施工便捷性：部分带砂卷材设计为自粘型，背面涂有压敏胶，施工时无需明火加热，直接粘贴即可，大幅降低火灾风险并提高效率。

3.环保性：现代带砂卷材多采用无溶剂胶粘剂，减少施工过程中的污染，符合绿色建筑要求。

二、施工工艺流程及技术要点

1.基层处理

基层质量直接影响防水效果。施工前需确保基层平整、坚实、无裂缝，含水率控制在8%以下（可用塑料薄膜覆盖法检测）。阴阳角、管根等部位应做成圆弧形（半径≥50mm），并用水泥砂浆找平。基层清理需彻底，去除浮灰、油污等杂质。

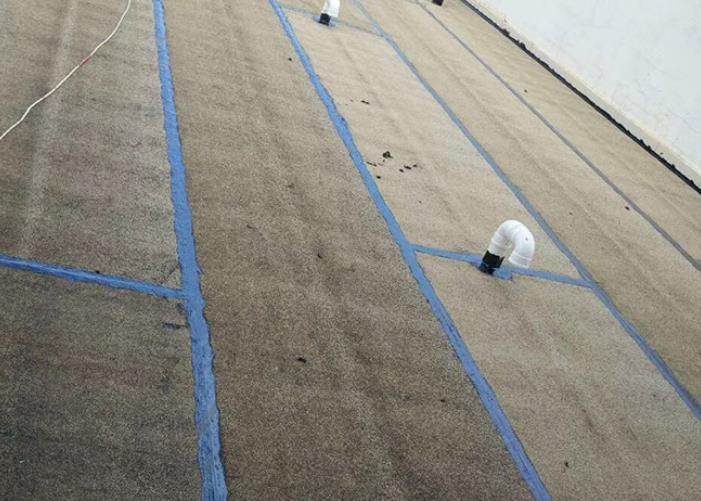

2.卷材铺贴

-弹基准线：根据屋面坡度确定铺贴方向（坡度＜3%时平行屋脊铺贴，≥3%时可垂直铺贴），弹出基准线避免歪斜。

热熔法施工（适用于非自粘卷材）：用火焰喷枪均匀加热卷材底面和基层，待沥青层熔化后立即滚压粘贴，搭接宽度≥80mm。边部溢出沥青形成“沥青线”表明粘贴密实。

带砂面处理：上层卷材搭接时需打磨砂粒层，露出沥青层以确保粘结强度。

3.细部节点处理

阴阳角增强层：裁剪500mm宽卷材作附加层，骑缝粘贴。

管道根部：采用专用密封膏嵌填后，用卷材包裹管道，高度≥250mm。

收头处理：立面收头用金属压条固定，并密封胶封边。

4.保护层施工

防水层验收合格后，需及时施工保护层。上人屋面可采用40mm厚细石混凝土；非上人屋面可涂刷浅色反射涂料或铺设卵石层，避免紫外线直射导致卷材老化。页岩卷材的施工步骤中也有这一步骤。

三、质量控制与验收标准

1.过程检查：每道工序完成后需进行隐蔽验收，重点检查搭接缝密封性、无皱折空鼓。

2.闭水试验：屋面蓄水深度20-30mm，持续24小时无渗漏；地下室可采用淋水试验。

3.规范依据：需符合《屋面工程质量验收规范》（GB50207）和《地下防水工程质量验收规范》（GB50208）要求。

四、常见问题及解决方案

1.空鼓问题：多因基层潮湿或加热不均导致。需铲除后重新铺贴，局部可用针筒注胶修补。

2.搭接缝开裂：施工时未充分热熔或砂粒未清理干净。应切割破损部位，补铺同材质卷材。

3.冬季施工难点：低温下卷材变硬，建议采用低温型卷材（-20℃仍可施工），并配备暖风机辅助升温。

带砂卷材施工工艺的规范化实施是保障建筑防水质量的关键。随着新材料与新工法的不断涌现，施工人员需持续更新技术知识，严格把控细节，才能实现“滴水不漏”的工程目标。
