非固化橡胶沥青防水涂料用法，常见问题及解决方案

璞华生态防水2025-08-21浏览：79次

非固化橡胶沥青防水涂料作为一种新型防水材料，近年来在建筑防水领域得到广泛应用。其独特的非固化特性、优异的粘结性能和施工便捷性，使其成为传统防水材料的理想替代品。本文将详细介绍非固化橡胶沥青防水涂料的特性、适用范围、施工工艺及注意事项，帮助读者全面了解这一材料的正确使用方法。

一、非固化橡胶沥青防水涂料的特性

非固化橡胶沥青防水涂料是一种以优质石油沥青为基料，添加橡胶等高分子改性材料制成的膏状防水涂料。与传统防水材料相比，它具有以下显著特点：

1. 永不固化：材料始终保持粘稠膏状，不会发生硬化或脆化现象，能长期保持柔韧性和自愈能力。

2. 优异的粘结性能：能与混凝土、金属、塑料等多种基面牢固粘结，且不受基层变形影响。

3. 自愈性强：当防水层出现细小裂缝时，材料会自动流动填补，恢复防水完整性。

4. 施工便捷：可采用刮涂、喷涂等多种施工方式，无需养护，施工效率高。

5. 环保无毒：不含溶剂，施工过程无有害气体释放，符合环保要求。

二、适用范围

非固化橡胶沥青防水涂料适用于多种建筑防水工程：

1. 建筑屋面防水：特别适合异形屋面、种植屋面等复杂结构。

2. 地下工程防水：地下室、隧道、地铁等地下结构的防水防潮。

3. 桥梁防水：桥面防水层及伸缩缝处理。

4. 管道防腐：金属管道的防腐防水保护。

5. 维修工程：老旧防水层的修复和补漏。

三、施工工艺流程

1. 基层处理

施工前必须对基层进行彻底处理：

(1) 清除基层表面的灰尘、油污、松散物等杂质。

(2) 修补基层裂缝和孔洞，确保基层平整坚实。

(3) 阴阳角处应做成圆弧形，以利于涂料施工。

(4) 基层含水率应控制在8%以下，过湿会影响粘结效果。

2. 材料加热

非固化橡胶沥青防水涂料在使用前需要加热：

(1) 将材料放入专用加热罐中，加热温度控制在180-200℃。

(2) 加热过程中要不断搅拌，防止局部过热。

(3) 加热至材料完全融化呈流动状态即可使用。

3. 施工方法

根据工程需求可选择不同施工方式：

(1) 刮涂法：

使用刮板将加热后的涂料均匀刮涂在基层上，厚度一般为1.5-2.0mm。分两遍施工，第一遍涂布后立即铺设增强材料（如聚酯布），再涂第二遍覆盖。

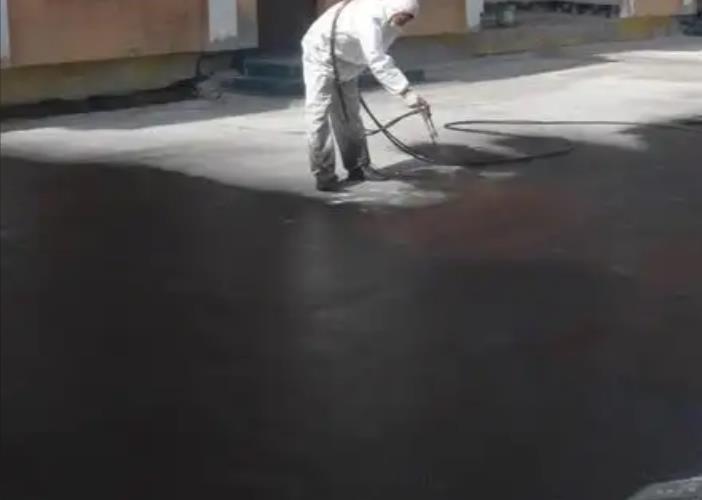

(2) 喷涂法：

采用专用喷涂设备施工，喷涂压力控制在0.4-0.6MPa，喷枪与基层保持30-50cm距离，移动速度均匀。喷涂厚度通过调整喷枪压力和移动速度控制。

4. 细部处理

(1) 管道根部：先做附加层，再大面积施工。

(2) 阴阳角：增加涂布厚度或加铺增强材料。

(3) 接缝部位：预留足够搭接宽度，确保密封性。

5. 保护层施工

防水层完成后，根据设计要求施工保护层：

(1) 屋面防水可做细石混凝土保护层。

(2) 地下工程可做砖墙保护层或直接回填。

(3) 保护层施工时避免破坏防水层。

四、常见问题及解决方法

1. 粘结不良

原因：基层处理不彻底、含水率过高或材料温度不够。

解决方法：重新处理基层，确保干燥清洁；提高材料加热温度。

2. 厚度不均

原因：施工手法不当或设备参数设置不合理。

解决方法：调整施工手法或设备参数，保持匀速施工。

3. 气泡问题

原因：基层有明水或材料加热温度过高。

解决方法：确保基层干燥；控制加热温度在合理范围。

4. 表面不平整

原因：刮涂手法不当或材料流动性差。

解决方法：提高施工熟练度；适当提高材料温度改善流动性。

五、与其他防水材料的配合使用

非固化橡胶沥青防水涂料可与其他防水材料配合使用，发挥各自优势：

1. 与SBS改性沥青防水卷材复合使用，形成"涂料+卷材"双重防水系统。

2. 与高分子防水卷材配合使用，提高整体防水效果。

3. 作为传统防水层的修复材料，延长防水系统使用寿命。

非固化橡胶沥青防水涂料凭借其优异的性能和施工便利性，正在成为建筑防水领域的重要选择。正确掌握其施工方法和注意事项，能够确保防水工程质量，延长建筑物使用寿命。在实际应用中，应根据工程特点和环境条件，选择合适的施工方案，并严格把控每个施工环节，才能充分发挥这一新型防水材料的优势。另外还有介绍屋顶防水卷材有哪几种材质可以了解。
