js防水涂料和聚氨酯区别：成分、物理性能和施工差异

璞华生态防水2025-09-25浏览：177次

在装修和建筑工程中，防水涂料的选择至关重要，而JS防水涂料和聚氨酯防水涂料是两种常见的材料。虽然它们都用于防水，但在成分、性能、施工方式以及适用场景上存在显著差异。以下将从多个维度详细分析js防水涂料和聚氨酯区别，帮助用户根据实际需求做出合理选择。

一、成分与成膜机理

1.JS防水涂料

JS（聚合物水泥基）防水涂料是一种双组分材料，由丙烯酸酯乳液（液料）和水泥、石英砂等无机粉料（粉料）组成。其成膜过程兼具物理和化学反应：乳液水分蒸发后形成柔性聚合物膜，同时水泥水化反应生成刚性结构，最终形成刚柔并济的防水层。这种复合结构使其兼具有机材料的延展性和无机材料的耐久性。

2.聚氨酯防水涂料

聚氨酯防水涂料以异氰酸酯和聚醚多元醇为主要原料，通过化学反应形成致密的弹性高分子膜。其成膜完全依赖化学交联反应，属于纯有机材料，膜层具有极高的弹性和拉伸强度。根据溶剂类型，可分为油性（溶剂型）和水性（环保型）两类，前者性能更优但环保性较差。

二、物理性能对比

1.拉伸性能

聚氨酯的拉伸强度（≥6MPa）和断裂伸长率（≥450%）通常优于JS涂料（拉伸强度≥1.8MPa，伸长率≥80%），尤其适合基层开裂风险高的场景，如屋顶、地下室等。

JS涂料的优势在于抗穿刺性，因含有水泥成分，对后续瓷砖粘贴等施工更友好。

2.耐候性与耐化学性

聚氨酯在紫外线照射下易老化，需配合保护层使用，但其耐油、耐酸碱性能出色，适用于化工厂等特殊环境。

JS涂料因含水泥，耐紫外线性能更好，可直接暴露于户外，但长期泡水环境下可能发生乳胶膜降解。

3.环保性

JS涂料以水为分散介质，VOC含量极低，符合室内环保标准。

油性聚氨酯含游离TDI等有害物质，施工时需通风；水性聚氨酯虽环保，但成本较高且性能略逊。

三、施工工艺差异

1.基层要求

JS涂料对基层含水率要求宽松（无明显明水即可），且能与潮湿基面粘结，适合雨季赶工。

聚氨酯需基层干燥（含水率≤8%），否则易起泡脱落。

2.施工方式

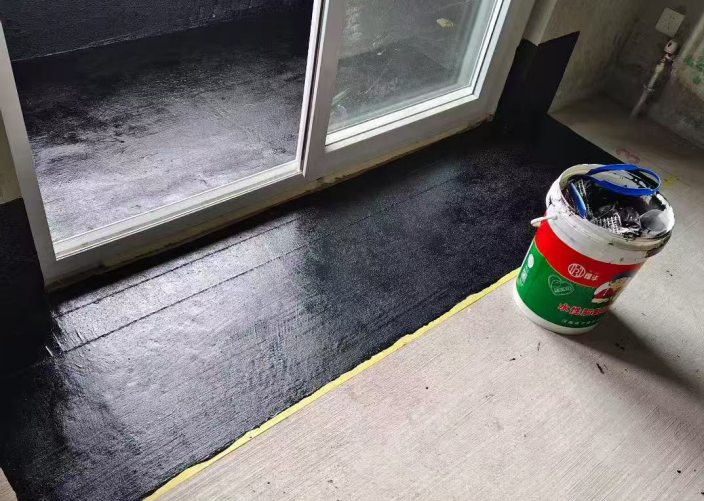

JS涂料通常采用涂刷或滚涂，需按比例混合液料和粉料，搅拌后需在1小时内用完。

聚氨酯多为刮涂，油性产品需添加固化剂，施工窗口期更短（约30分钟）。

3.成膜速度

JS涂料表干约4小时，实干24小时，环境湿度高时固化更快。

聚氨酯表干时间2-4小时，但完全固化需48小时以上，低温环境下固化延迟明显。

四、适用场景分析

1.优先选择JS涂料的场景

室内卫生间、厨房等需要贴砖的区域（粘结力强）；

外墙防水（耐候性好）；

预算有限且对环保要求高的家装项目。

2.优先选择聚氨酯的场景

伸缩缝、管道根部等易变形部位；

地下工程长期泡水环境（如水池、地下室）；

化工车间等腐蚀性环境。

五、成本与维护

1.材料成本

JS涂料单价约15-30元/公斤，每毫米厚涂布量约1.5-2kg/㎡；

聚氨酯单价30-60元/公斤，涂布量1.2-1.5kg/㎡。综合成本聚氨酯高出30%-50%。

2.维修难度

JS涂料局部破损可修补，而聚氨酯需整体清除后重涂，否则易出现分层。

选择防水涂料时，需综合考虑基层条件、环境特点、预算及后期维护。JS涂料性价比高、施工简便，适合大多数家装场景；聚氨酯则以卓越的弹性胜任苛刻环境。建议消费者购买时认准国标（如GB/T23445-2009 for JS,GB/T19250-2013 for聚氨酯），并优先选择品牌产品以确保耐久性。
